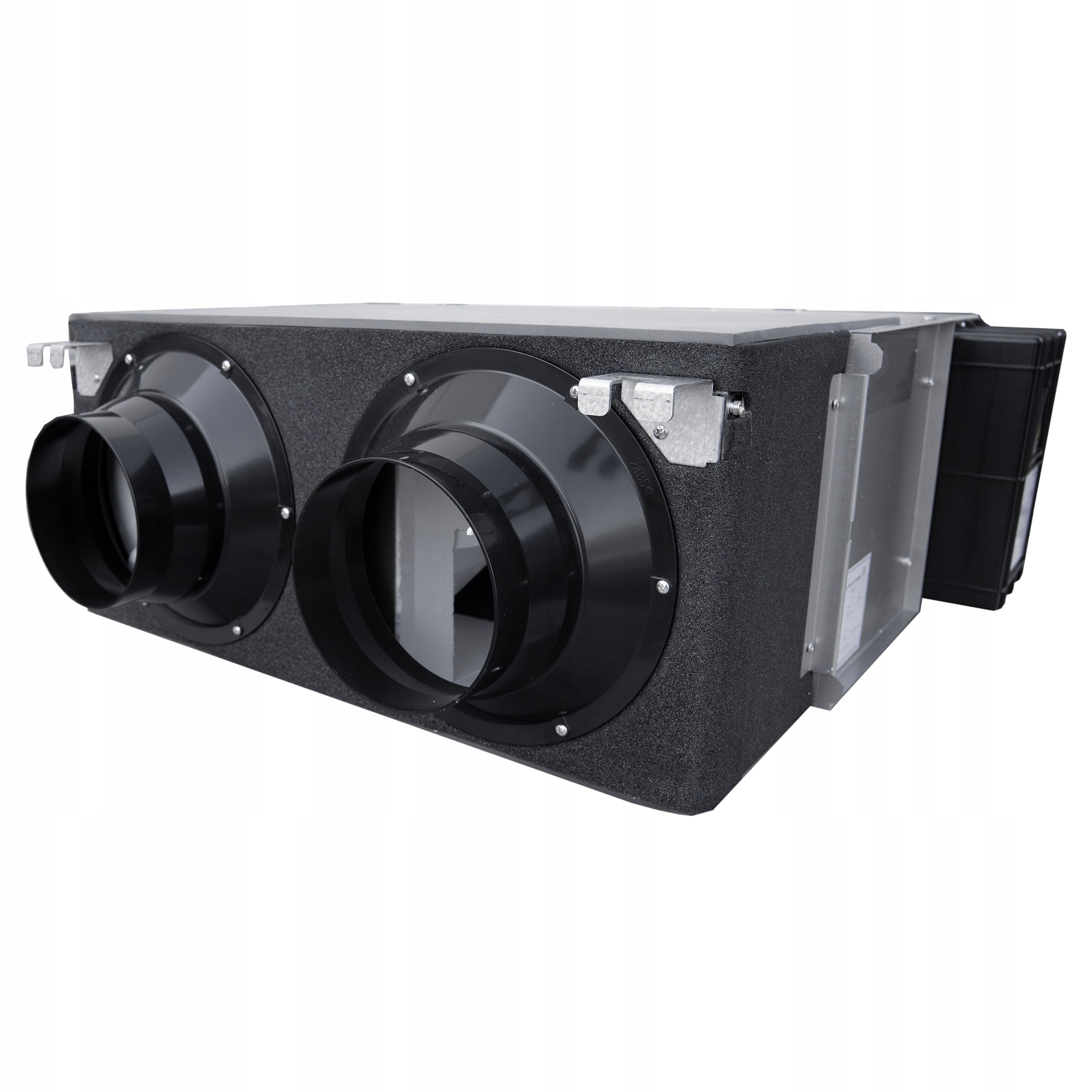

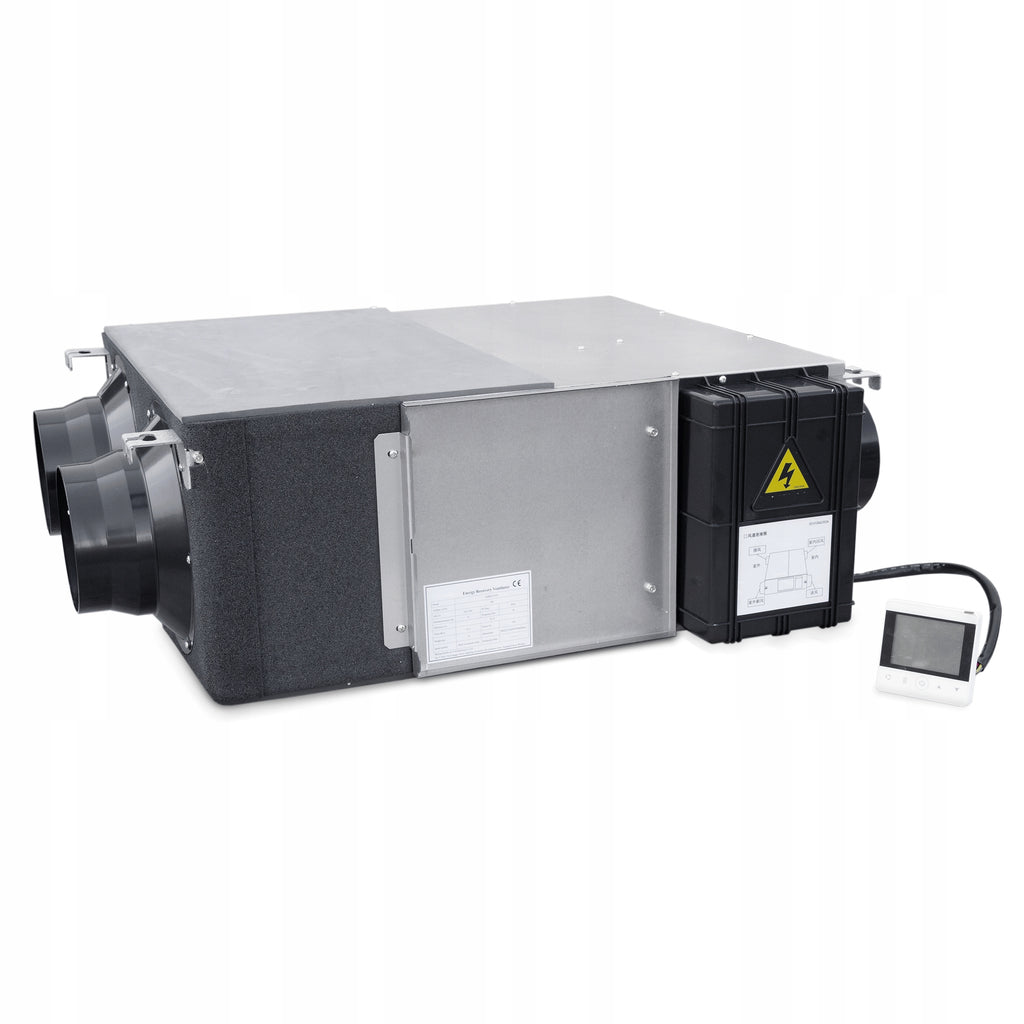

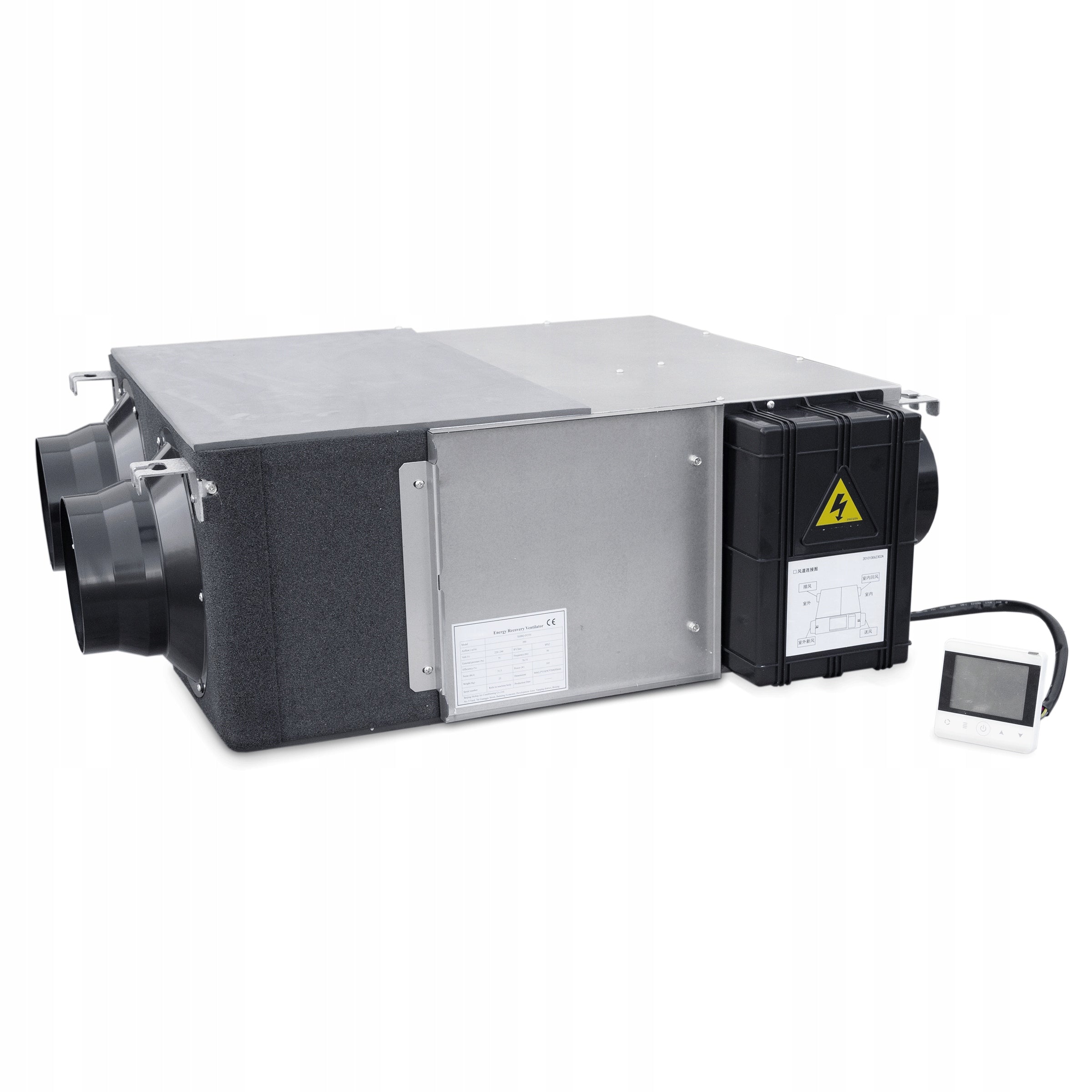

Gaisa rekuperators WEBER ECO, 300 m³/h

Īss preces apraksts

Prece: Gaisa rekuperators WEBER ECO, 300 m³/h. Kategorija: Rekuperācijas ventilācijas sistēmas.

• Ražotājs: Weber
• Modelis: 04010060

Indekss: 04010060

Weber ECO ir WEBER sērijas rekuperatoru pamata segments. Ierīce ir aprīkota ar visām funkcijām, kas nodrošina efektīvu telpu ventilāciju privātmājās, vienlaikus samazinot siltuma zudumus un kaitīgos savienojumus un putekļus piegādātajā gaisā.

WEBER ECO REKUPERATORA PAMATPRIEKŠROCĪBAS

• Entalpijas siltummainis
• Augsta siltuma un mitruma atgūšanas efektivitāte
• Nav nepieciešams novadīt kondensātu
• Automātiskais apvadceļš
• Intuitīva vadība
• Piekļuve rezerves daļām

Mūsu izsolēs ir pieejamas šādas jaudas:

• Weber ECO 200 = 200 m³/h
• Weber ECO 300 = 300 m³/h
• Weber ECO 400 = 400 m³/h
• Weber ECO 600 = 600 m³/h

REKUPERATORA WEBER ECO DARBĪBAS PRINCIPS

VENTILATORI

Tie nodrošina gaisa plūsmu caur ierīci. Izplūdes ventilators izvada izlietoto gaisu no telpām un novada to ārpus ēkas, savukārt pieplūdes ventilators ir atbildīgs par svaiga gaisa ieplūdi no ārpuses un tā ievadīšanu telpās.

FILTRI

Tie ir paredzēti, lai novērstu piesārņotājus un putekļus no gaisa, kas nonāk telpās, un papildus aizsargā rekuperatora siltummaini no netīrumiem, maksimāli pagarinot tā kalpošanas laiku.

ENTALPIJAS SILTUMMAINIS

Tas ir elements, kurā no telpām izvadītais gaiss nodod siltumu un mitrumu telpās ieplūstošajam gaisam. Siltuma un mitruma pārnese tiek veikta, izmantojot īpašu siltummaiņa konstrukciju, lai izlietotais gaiss nesajauktos ar svaigo gaisu. Šī parādība nodrošina pareizu izlietotā gaisa nomaiņu telpās ar svaigu, nepiesārņotu gaisu ar minimāliem enerģijas zudumiem.

APVADCEĻŠ

Tas ir cits veids, kā apiet siltummaini. Apvadceļa aktivizēšana izraisa to, ka no ārpuses ieplūstošais gaisa plūsmas apiet siltummaini, pateicoties kam telpās nonāk svaigs gaiss ar pašreizējo āra temperatūru. Šis risinājums nodrošina dabisku telpu dzesēšanu bez jebkādas gaisa kondicionēšanas sistēmas. Apvadceļa funkcija parasti tiek izmantota vasarā, naktī, t.i., kad āra temperatūra ir ideāli piemērota gaisa dzesēšanai ēkas iekšpusē.

VADĪBAS SISTĒMA

Atbildīga par visas ierīces darbības kontroli. Iestatījumu maiņa tiek veikta, izmantojot vadības paneli, kas ļauj iestatīt darbības režīmu, ieslēgt vai izslēgt apvadceļu, iestatīt ventilatoru jaudu. ECO versijā kontrolieris arī periodiski informē par filtru nomaiņas nepieciešamību.

VADĪBAS PANEĻA DIAGRAMMA

1. Ieslēgt/Izslēgt
2. Režīms
3. Funkciju taustiņš
4. Augšup
5. Lejup
6. Enerģijas atgūšanas režīms
7. Apvadceļa režīms
8. Ventilatora pārnesums
9. Iekšējā temperatūra
10. Laiks
11. Nedēļas diena
12. Dienas periods
13. Temperatūra
14. Filtra trauksme
15. Ekrāna bloķēšana
16. Manuālais režīms
17. Automātiskais režīms

PIEMĒRAM, STANDARTA REKUPERATORA MONTĀŽAS DIAGRAMMA

KOMPLEKTA SATURS

• Ventilācijas bloks
• Vadības panelis
• Instrukcijas ar garantijas karti
• Iepakojums

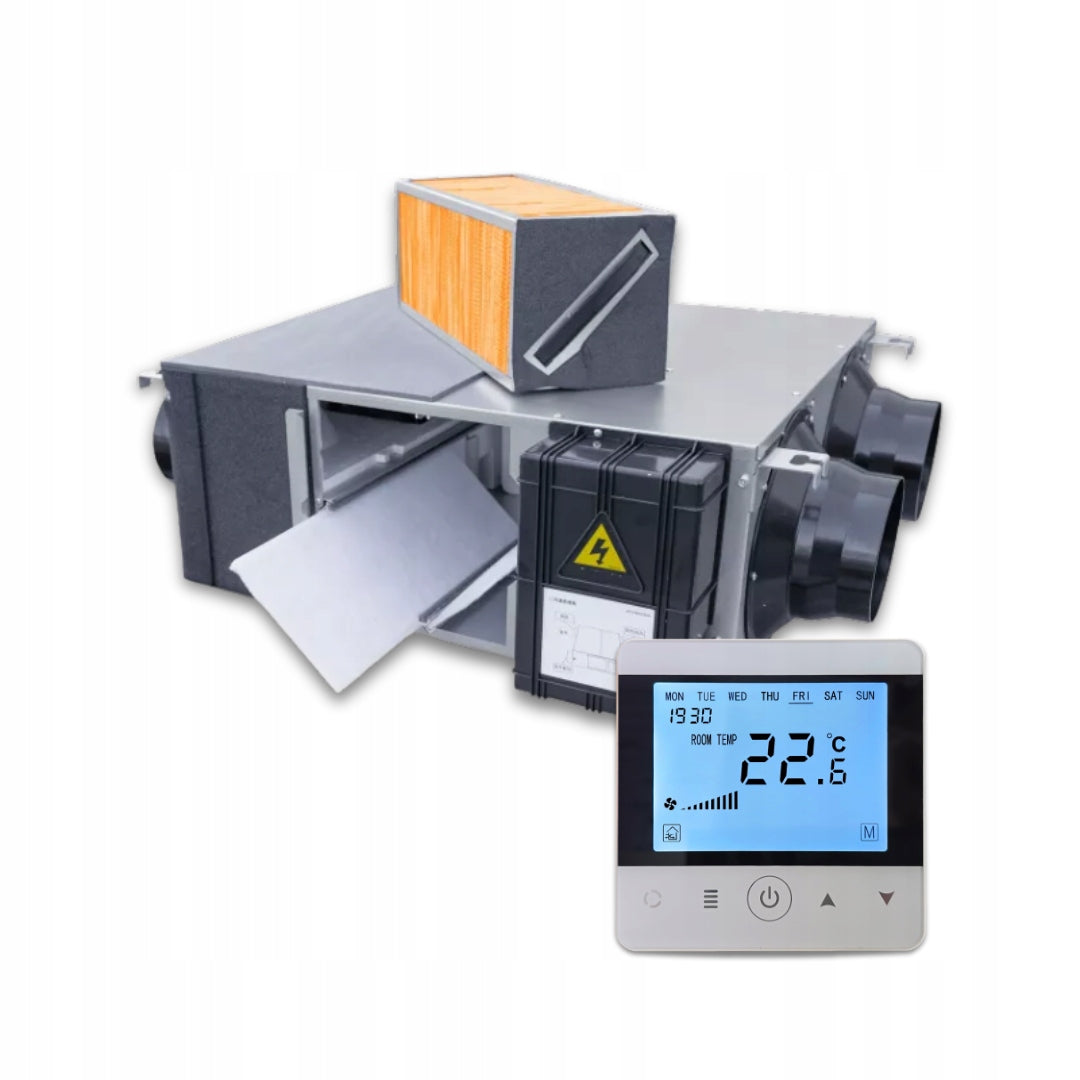

WEBER ECO REKUPERATORA SASTĀVDAĻAS

• Korpuss, 2 ventilatori (pieplūdes un izplūdes)
• Filtri, entalpijas siltummainis
• Apvadceļš
• Vadības sistēma

Gaisa rekuperatori ir rekuperācijas sirds – ventilācijas bloks ar siltuma atgūšanu, ko darbina elektrība. Tā galvenie uzdevumi ir svaiga gaisa piegāde mājas iekšienē un izlietotā gaisa izvadīšana ārpusē. Tādēļ, tiklīdz rekuperators ir pieslēgts pareizi veiktai mehāniskās ventilācijas sistēmai, mēs esam pārliecināti, ka siltuma atgūšana no iepriekš izlietotā gaisa samazinās apkures izmaksas.

Piedāvātais gaisa rekuperators ir ierīce, kas ir izstrādāta tā, lai tās nodošana ekspluatācijā un pati darbība būtu efektīva un bez problēmām, un tādējādi sniedz pilnīgu apmierinātības garantiju tās lietošanas laikā.

TEHNISKIE DATI

• Gaisa rekuperators WEBER : 200 / 300 / 400 / 600
• Ražotājs: WEBER
• Modelis: ECO
• Gaisa plūsma modelim 200 (zema / vidēja / augsta): 150 / 200 / 200 (m³/h)
• Gaisa plūsma modelim 300 (zema / vidēja / augsta): 150 / 300 / 300 (m³/h)
• Gaisa plūsma modelim 400 (zema / vidēja / augsta): 350 / 400 / 400 (m³/h)
• Gaisa plūsma modelim 600 (zema / vidēja / augsta): 500 / 600 / 600 (m³/h)
• Spiediena līmenis modelim 200 (zems / vidējs / augsts): 60 / 70 / 75 (Pa)
• Spiediena līmenis modelim 300 (zems / vidējs / augsts): 75 / 82 / 85 (Pa)
• Spiediena līmenis modelim 400 (zems / vidējs / augsts): 80 / 85 / 88 (Pa)
• Spiediena līmenis modelim 600 (zems / vidējs / augsts): 89 / 92 / 97 (Pa)
• Entalpijas efektivitāte (apkure) modelim 200 (zema / vidēja / augsta): 60 / 55 / 55 (%)
• Entalpijas efektivitāte (apkure) modelim 300 (zema / vidēja / augsta): 62 / 57 / 57 (%)
• Entalpijas efektivitāte (apkure) modelim 400 (zema / vidēja / augsta): 62 / 57 / 57 (%)
• Entalpijas efektivitāte (apkure) modelim 600 (zema / vidēja / augsta): 63 / 59 / 59 (%)
• Efektivitāte. entalpija (dzesēšana) modelim 200 (zema / vidēja / augsta): 63 / 59 / 59 (%)
• Efektivitāte. entalpija (dzesēšana) modelim 300 (zema / vidēja / augsta): 65 / 61 / 61 (%)
• Efektivitāte. entalpija (dzesēšana) modelim 400 (zema / vidēja / augsta): 65 / 60 / 60 (%)
• Efektivitāte. entalpija (dzesēšana) modelim 600 (zema / vidēja / augsta): 67 / 61 / 61 (%)
• Temperatūras efektivitāte modelim 200 (zema / vidēja / augsta): 75 / 70 / 70 (°C)
• Temperatūras efektivitāte modelim 300 (zema / vidēja / augsta): 73 / 68 / 68 (°C)
• Temperatūras efektivitāte modelim 400 (zema / vidēja / augsta): 74 / 69 / 69 (°C)
• Temperatūras efektivitāte modelim 600 (zema / vidēja / augsta): 76 / 70 / 70 (°C)
• Skaļums modelim 200 (zems / vidējs / augsts): 25 / 30 / 31,5 dB(A)
• Skaļums modelim 300 (zems / vidējs / augsts): 27 / 34 / 34,5 dB(A)
• Skaļums modelim 400 (zems / vidējs / augsts): 31 / 37 / 37,5 dB(A)
• Skaļums modelim 600 (zems / vidējs / augsts): 29 / 35 / 39 dB(A)
• Izejas jauda modelim 200: 105 W
• Izejas jauda modelim 300: 117 W
• Izejas jauda modelim 400: 150 W
• Izejas jauda modelim 600: 200 W
• Spriegums (visiem modeļiem): 220 W
• Intensitāte modelim 200: 0,5 A
• Intensitāte modelim 300: 0,56 A
• Intensitāte modelim 400: 0,72 A
• Intensitāte modelim 600: 0,96 A
• Svars (neto) modelim 200: 23 kg
• Svars (neto) modelim 300: 25 kg
• Svars (neto) modelim 400: 31 kg
• Svars (neto) modelim 600: 36 kg
• Izmēri modelim 200 (garums x augstums platums): 725 x 580 x 264 mm
• Izmēri modelim 300 (garums x augstums platums): 675 x 599 x 270 mm
• Izmēri modelim 400 (garums x augstums platums): 675 x 804 x 270 mm
• Izmēri modelim 600 (garums x augstums platums): 754 x 904 x 270 mm
